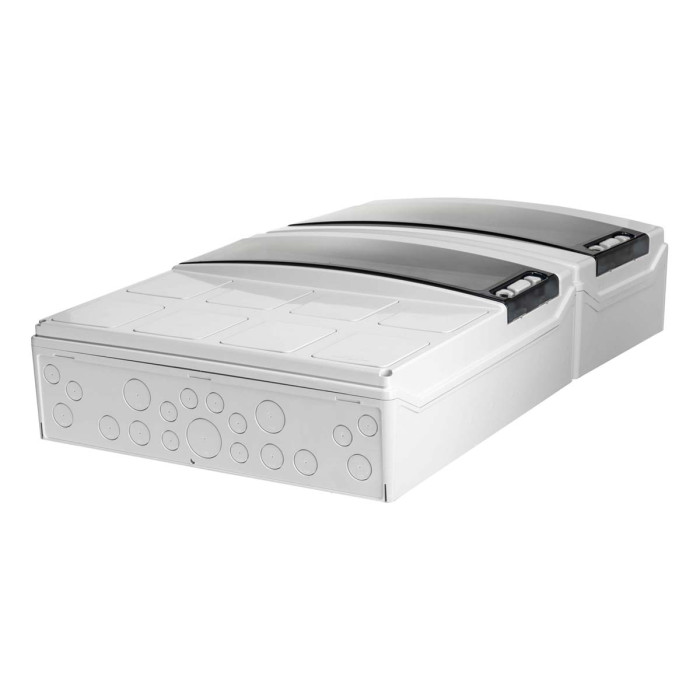

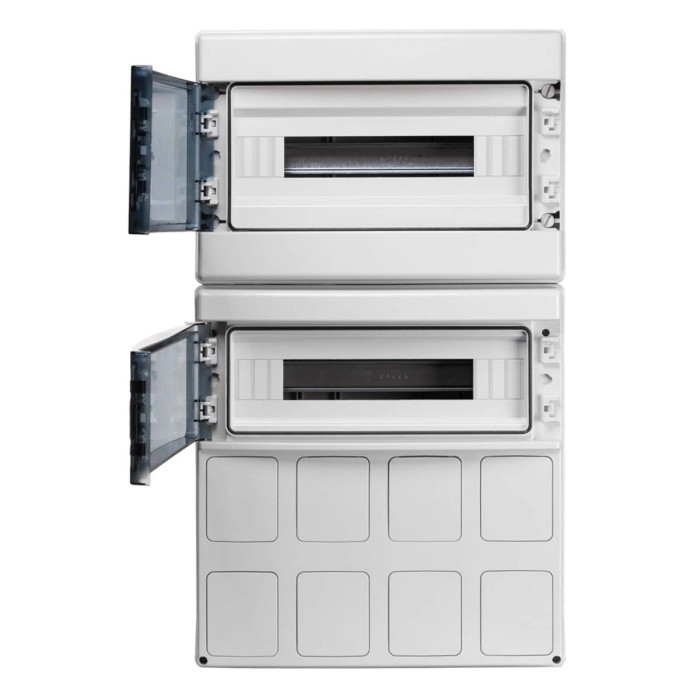

Настінний корпус під розетки для зовнішнього встановлення від відомого іспанського виробника IDE з прозорим вікном, розрахований на 36 модулі. Маючи ступінь захисту IP65, він повністю пилонепроникний і захищений від водяних струменів з усіх боків.
Виготовлений з без галогенного ABS пластику, його рекомендовано для використання на відкритому повітрі, оскільки має захист від ультрафіолету відповідно до ISO 4892-2. Безпека та зручність гарантуються завдяки подвійному притиску між рамою та вікном, що робить закриття ручним та надійним. Крім того, гвинти, що з'єднують основу і раму, є герметичними, що полегшує монтаж.

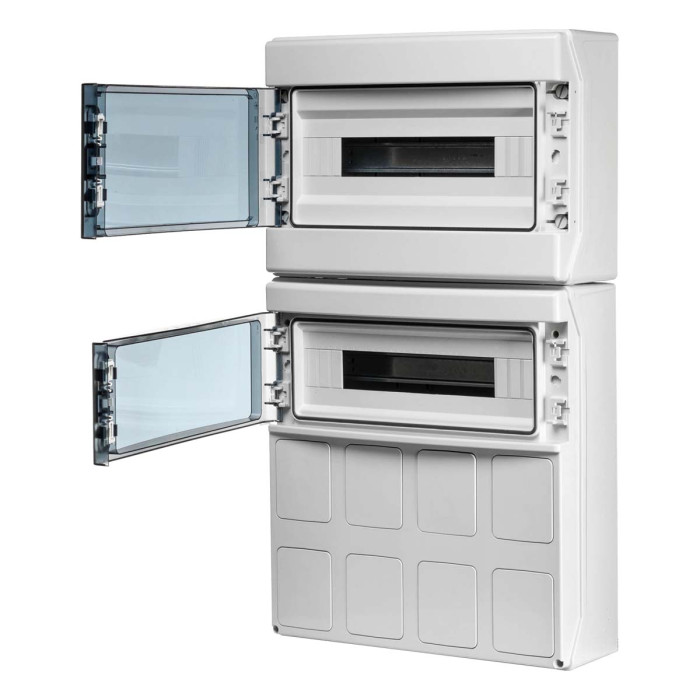

Система фіксації вікна під кутом 90° полегшує доступ до монтажу.

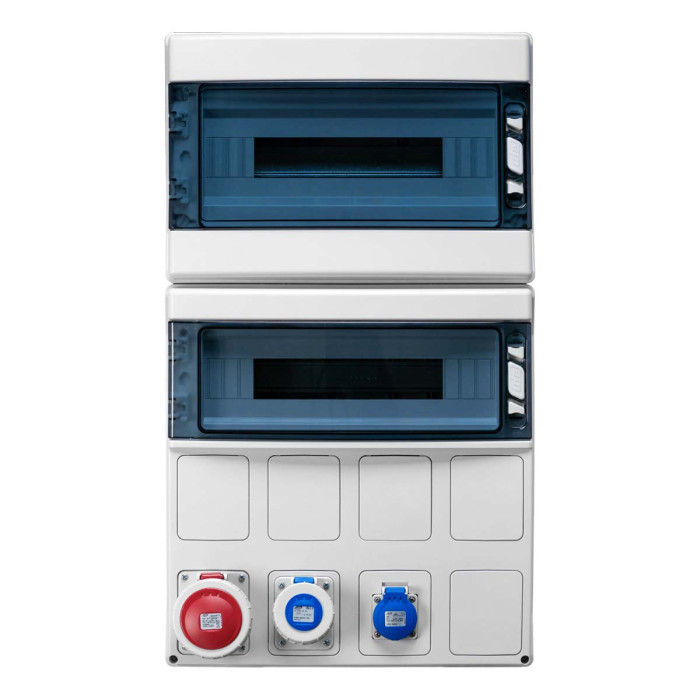

Спроєктований під встановлення промислових роз'ємів і низьковольтних модульних пристроїв. Щит може використовуватися для управління і розподілу електроенергії в будівництві, промисловості, торгових та побутових секторах.
Технічні характеристики:

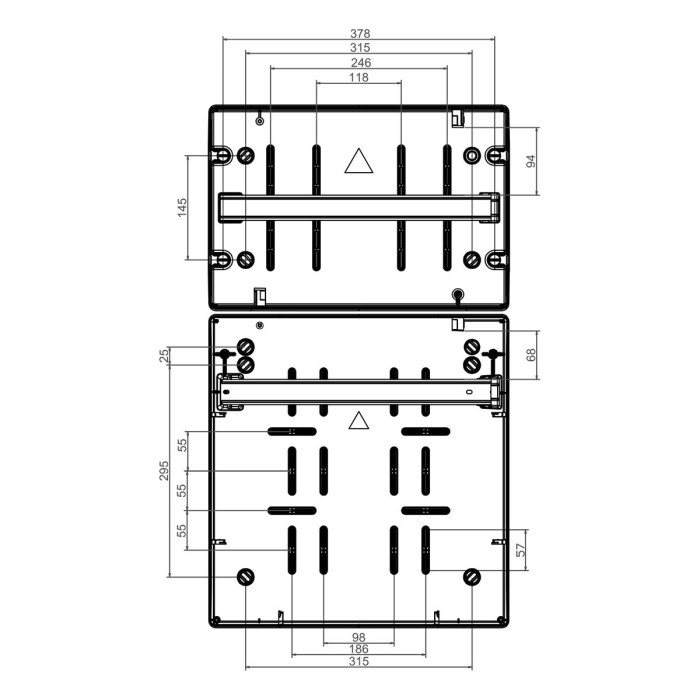

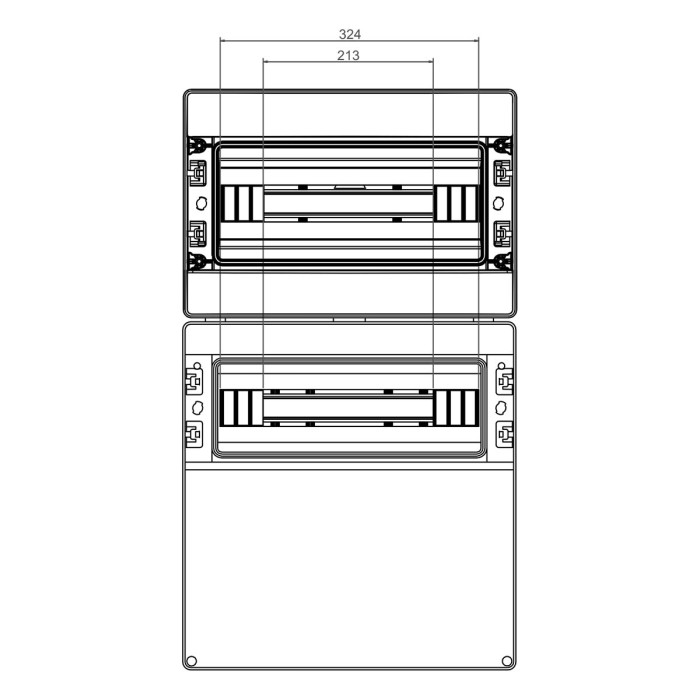

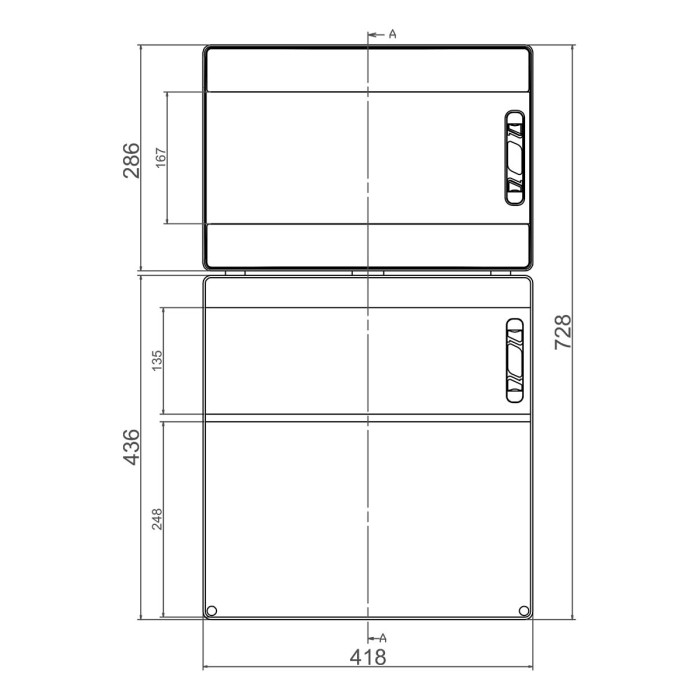

- Зовнішні розміри (Висота х Ширина х Глибина): 728x418x147мм
- Кількість модулів: 2x18 DIN-рейка
- Встановлення: на поверхню
- Колір: RAL 7035
- Вікно: Прозоре
- Вага (кг): 4,92

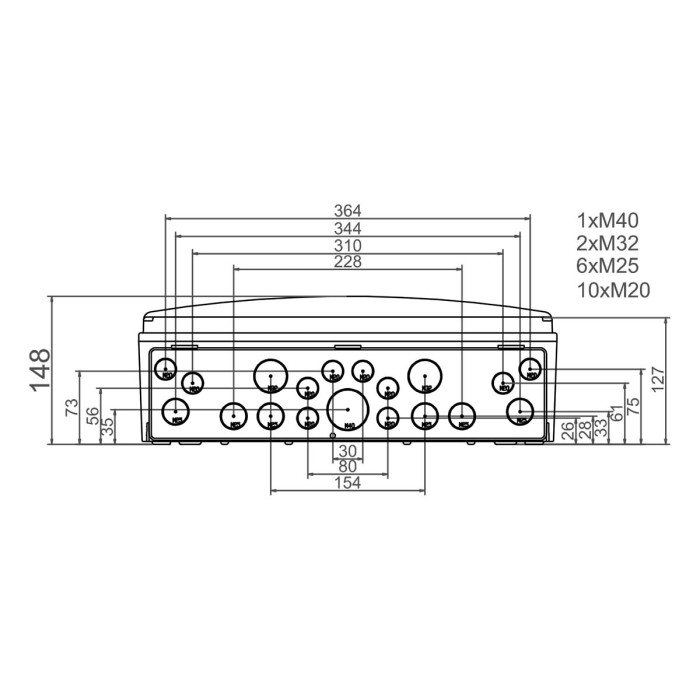

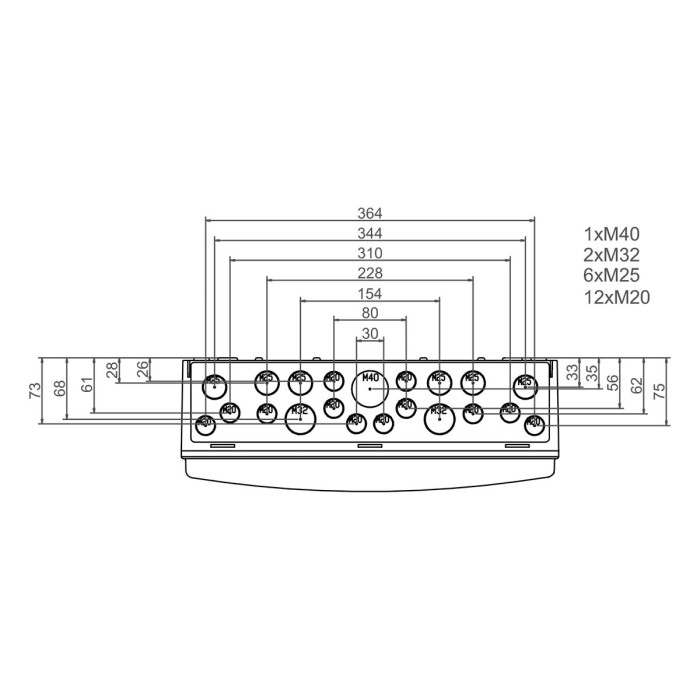

- Кабельні вводи: Зверху: 1xM20 - 2xM32 - 6xM25 - 12xM20; Знизу 1xM40 - 2xM32 - 6xM25 - 10xM20; Ззаду: 4xOB 25/32/25
- Перетин кабелю Нейтраль і Земля: 12x(2,5-6 mm2)+12x(4-10 mm2)+1x(10-25 mm2)+1x(16-35 mm2)
- Матеріали: Рама та основа: ABS. Рекомендовано для використання на відкритому повітрі: УФ захист за стандартом ISO 4892-2, метод A: 500h.
- Матеріал кришки-вікна-дверей: тонований пластик, захист від ультрафіолету
- Ступінь захисту: IP65
- Стійкість до ударів: IK08
- Стійкість до розжарювання: 650 ºC
- Випробування тиску кульки: 70 ºC
- Діапазон температур навколишнього середовища: -25 ºC / +40 ºC
- Максимальна робоча напруга: 1000 В змінного струму / 1500 В постійного струму
- Номінальний струм: 125А
- Подвійна ізоляція: Клас II
Сертифікати та стандарти:
- Директива :2014/35/EU
- Стандарти: IEC 62208, IEC 61439-1
У комплект постачання корпуса входить:
- Шина N + PE

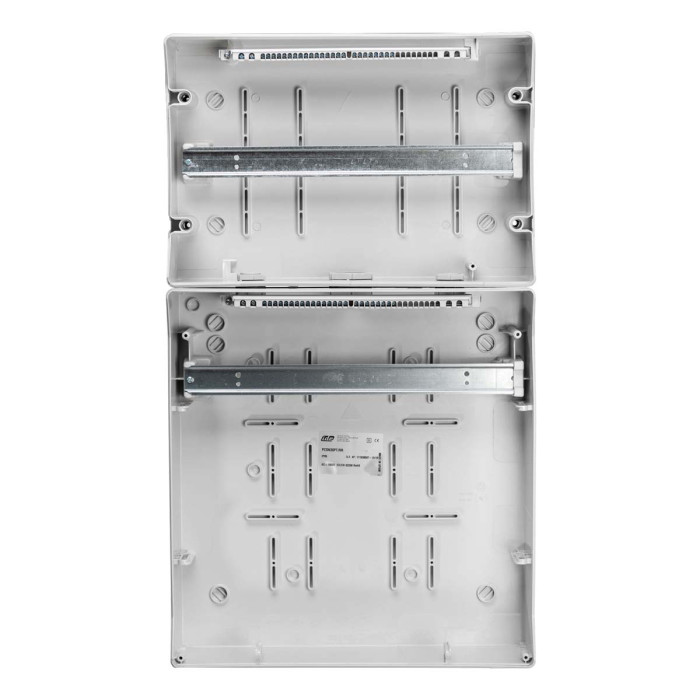

- DIN-рейки з фіксацією до цокольної частини корпусу із достатнім простором для кабелю
Characteristics
Бренд
IDE
Вага
4.92 кг
Виробник
IDE ELECTRIC, S.L.
Висота
728 мм
Глибина
147 мм
Кількість модулів
36 шт
Клас ізоляції
Class II
Колір
RAL 7035 (Світло-сірий)
Країна походження
Іспанія
Країна реєстрації бренду
Іспанія
Максимальна робоча напруга
1000 (змінного струму) / 1500 (постійного струму) В
Матеріал корпусу
Пластик
Номінальний струм
125 А
Серія
STAR
Спосіб монтажу
Навісний
Ступінь захисту
65 IP
Температура експлуатації
-25...+40 °C
Тип
Щит
Тип дверцят
Прозорі
Ширина
418 мм
