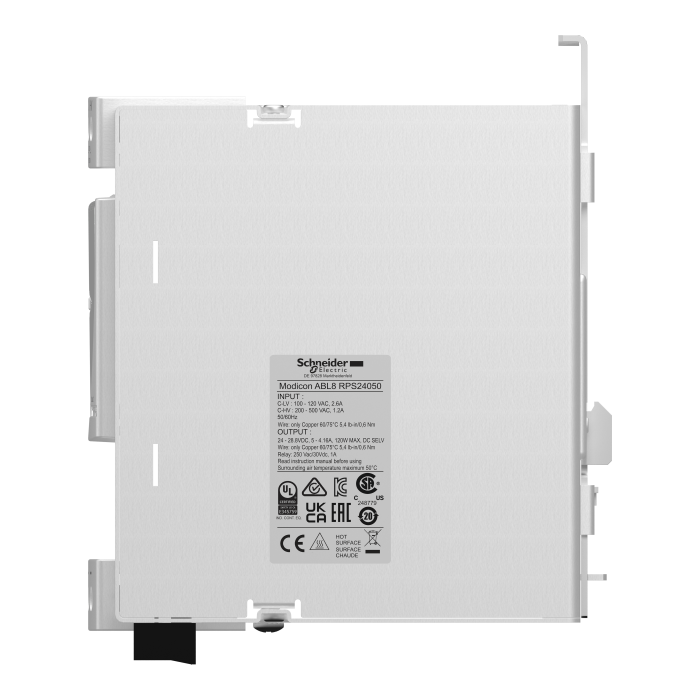

Це універсальний блок живлення ABL8 з регульованим імпульсним режимом (SMPS) подає напругу постійного струму. Номінальна вхідна напруга від 100 до 500 В змінного струму, номінальний вихідний струм 5 А при 24 В постійного струму і номінальну вихідну потужність 120 Вт. Підходить для живлення постійною напругою, необхідною в таких сферах як транспортування, пакування, управління, харчова промисловість, гірничодобувна промисловість, нафтогазова промисловість і водопостачання. Оснащений фільтром PFC (корекція коефіцієнта потужності). Він має світлодіодний діагностичний індикатор спереду для миттєвого усунення несправностей. Автоматичне скидання дозволяє усунути короткочасні несправності та перезапустити систему. Він встановлюється на DIN-рейку і має ширину 56 мм. Вага 0,700 кг. Він відповідає стандартам UL 508, CSA C22. 2 No 60950-1. Для його захисту рекомендується використовувати термомагнітні вимикачі GB2CD07, GB2CD08, GV2RT06 та GV2ME06. Він має світлодіодний діагностичний індикатор спереду для миттєвого усунення несправностей. Встановлюється на DIN-рейку. Розроблені для простих машин, модульні джерела живлення в першу чергу цінуються за свою надзвичайну компактність.
Characteristics
COS
19GP-INDAPO
Бренд
Schneider Electric
Виробник
Schneider Electric
Висота
143 мм
Висота над рівнем моря
2000 м
Вихідна напруга
24 В постійний струм В
Вихідне з'єднання
послідовний
Вихідний струм джерела живлення
5 А
Вхідна напруга
200...500 В (змінного струму) фаза на фазу, клема(и): L1-L2 В
Глибина
125 мм
Група продукції
Електромеханічні реле
Додаткове обладнання
фільтр корекції коефіцієнта потужності відповідно до МЕК 61000-3-2
Допустимий тимчасовий приріст струму
1,5 x In (протягом 4 с)
Електрична міцність ізоляції
500 В з між виходом і землею ізоляція
Живлення
безпечна низьковольтна напруга відповідно до МЕК 60364-4-41
Клеми підключення
гвинтові клеми: 1 x 0.5...1 x 4 мм², (AWG 22...AWG 12) для вихідне заземлення
Код сумісності
ABL8R
Коефіцієнт корисної дії
87%
Коефіцієнт потужності (cosφ)
0.59 на 120 В змінний струм
Країна виробник
Китай
Максимальний пусковий струм
30 А А
Маркування
CE
Маса нетто
0.7 кг
Межі вихідної напруги
24...28,8 В регульований
Монтажна опора
Симетрична DIN-рейка 35 x 7,5 мм
Номінальна потужність [Вт]
120 В
предел входного напряжения
170...550 В змінний струм
Робоча температура навколишнього середови
-25-50 °C без зниження номінальних характеристик монтажне положення A < 2000 m
Робоче положення
вертикальне
Розсіювана потужність [Вт]
15.5 В
Світлодіодний індикатор стану
1 світлодіод (зелений, червоний і помаранчевий) вихідний струм
