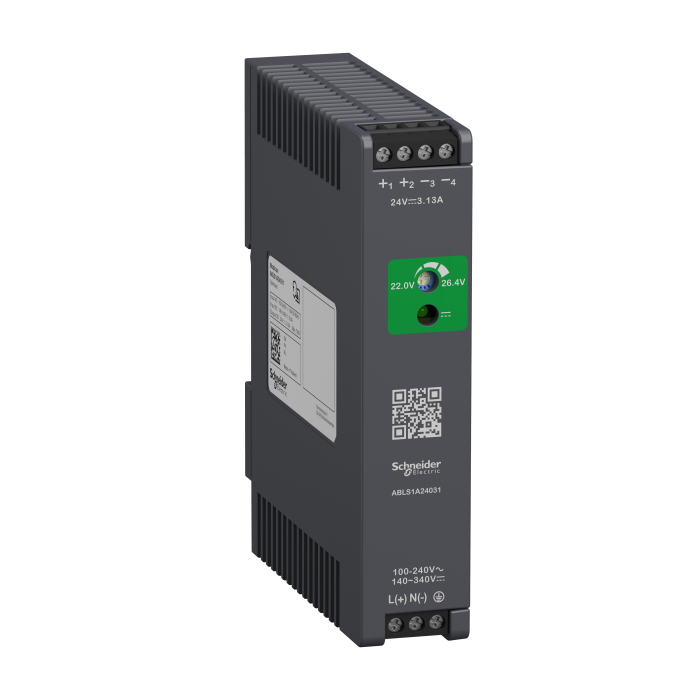

Це оптимізований блок живлення ABLS з регульованим імпульсним режимом (SMPS) подає напругу постійного струму. Номінальна вхідна напруга від 100 В до 240 В змінного струму і від 140 В до 340 В постійного струму, номінальний вихідний струм 3,13 А при 24 В постійного струму і номінальну вихідну потужність 75 Вт. Підходить для живлення постійною напругою, необхідною в таких сферах як транспортування, пакування, управління, харчова промисловість, гірничодобувна промисловість, нафтогазова промисловість і водопостачання. Встановлюється на DIN-рейку або кріпиться гвинтами. Ширина 27 мм, висота 123,6 мм, глибина 102 мм. Забезпечує захист від перевантажень і коротких замикань з автоматичним перезапуском після усунення джерела перевантаження/короткого замикання. Вага 0,220 кг. Відповідає стандартам EN62368-1, ENIEC61010-1/2-201, ENIEC61204-3, EN61000-6-1/2/3/4, EN61000-3-2-3, UL62368-1, UL61010-2-201/-1-201, CSAC22. 2No62368-1/No61010-2-201/No61010-1 і сертифікований CE, CUL, RCM, CBscheme. Для його захисту рекомендовано використовувати мініатюрні вимикачі Acti9 iC60. Тип захисту - 10А, крива С або 13А, крива В. На передній панелі є світлодіод, що вказує на наявність вихідної напруги постійного струму, а також QR-код для доступу до останньої технічної документації. Встановлюється як у шафах, так і на промислових панелях, закріплюючи на DIN-рейці. Розроблені для простих машин, модульні джерела живлення в першу чергу цінуються за свою надзвичайну компактність.
Characteristics
COS
19GP-INDAPO
Service life
10 рік(роки)
Ємнісне навантаження
5000 мкФ
Бренд
Schneider Electric
Вібростійкість
10 м/с ² (f= 9-200 Гц) відповідно до МЕК 60068-2-6
Варіативна опція
оптимізований
Виробник
Schneider Electric
Висота
123.6 мм
Висота над рівнем моря
<5000 м
Вихідна напруга
24 В постійний струм В
Вихідне з'єднання
послідовний
Вихідний струм джерела живлення
3.13 А
Вхідна напруга
140...340 В (постійного струму) В
Глибина
102 мм
Група продукції
Електромеханічні реле
Електрична міцність ізоляції
3000 В змінний струм з від входу до виходу ізоляція
Електромагнітна емісія
випромінювані перешкоди відповідно до МЕК 61000-6-4
Електромагнітна сумісність
conforming to EN 55016-2-1
Живлення
безпечна низьковольтна напруга відповідно до МЕК 60364-4-41
Залишкова пульсація
< 120 мВ %
Категорія перенапруги
II
Клас захисту від ураження електричним стру
Клас I
Клеми підключення
Гвинтове з'єднання: 0.75...2.5 мм², (AWG 18...AWG 14) для Вхід
Коефіцієнт корисної дії
88 % на 230 В AC
Коефіцієнт потужності (cosφ)
0.45 на 230 В змінний струм
Країна виробник
Німеччина
Максимальний пусковий струм
80.0 А на 230 В А
Максимальний струм витоку
1 мА 240 В ЗМІННИЙ СТРУМ
Маса нетто
0.22 кг
Матеріал корпусу
Пластик
Межі вихідної напруги
21.6...26.4 В
Межі частоти мережі
50-60 Гц
Монтажна опора
двопрофільна DIN рейка
Номінальна потужність [Вт]
75 В
предел входного напряжения
85…120 В ПОСТІЙНИЙ СТРУМ з пониженням температури
Робоча температура навколишнього середови
50-70 °C зі зниженням струму на 2,5 % на °C монтажне положення A 230 В змінного струму < 2000 m
Розсіювана потужність [Вт]
15 В
Світлодіодний індикатор стану
1 світлодіод (Зелений) вихідна напруга
Серія продукту
Modicon Power Supply
Середній час безвідмовної роботи [MTBF]
700000 год на 25 °C, повне навантаження відповідно до SR 332
Сертифікація виробу
NEC: клас 2
Система заземлення
ІТ
Споживання струму
< 0.8 A 140 В DC
Стабілізація вхідної напруги та навантажен
< 1 % на повний діапазон напруги в лінії на 25 °C
Стандарти
МЕК 62368-1
Статус серії
regular
Ступінь забруднення
2
Ступінь захисту
IP20 IP
Тип виробу або компоненту
Джерело живлення
Тип джерела живлення
Регульований режим перемикання
Тип захисту виходу
Від перенапруги, технологія захисту: ручне скидання
