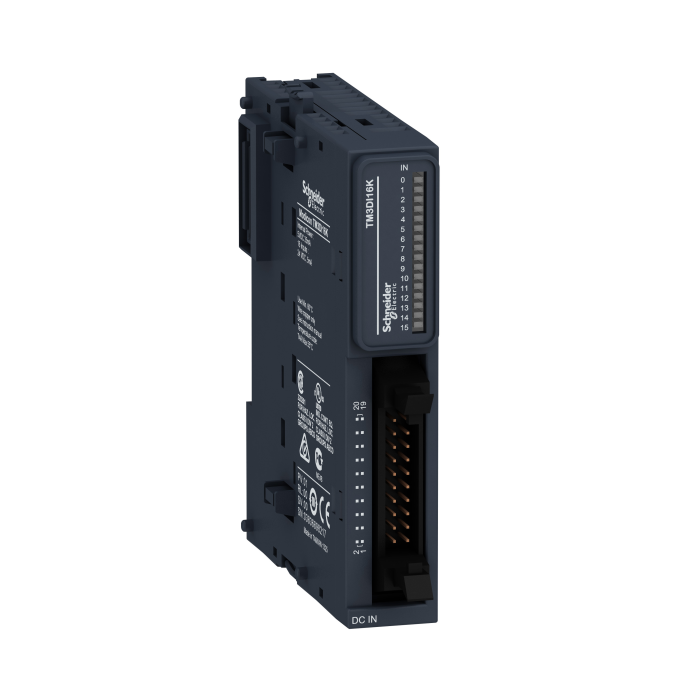

Модуль TM3 Schneider Electric 16 ВХ =24V HE10

Name: Модуль TM3 Schneider Electric 16 ВХ =24V HE10
SKU: TM3DI16K
Price: 6086 UAH
Availability: InStock

Код товару: TM3DI16K

В наявності

6 086 грн

Характеристики: (дивитися всі)

COS

19PR-INDMCT

Ізоляція

неізольований між входами

Бренд

Schneider Electric

Вібростійкість

3 gn на 8.4-150 Гц на панель

Відносна вологість

10-95 %, без конденсату (у сховищі)

Доставка У той же день при замовленні до 12:00 Оплата Сплачуйте швидко та зручно Гарантія Гарантія від виробника 12 місяців

Цей продукт є частиною лінійки Modicon TM3, пропозиції модулів введення/виведення розширення для Modicon M221, M241, M251 і M262. Модуль дискретного входу забезпечує 16 входів з логікою джерела або джерела (позитивної/негативної). Це вхідний модуль із вхідною напругою 24 В постійного струму та струмом споживання 5 мА/35 мА при 5 В постійного струму через роз’єм шини. Його можна використовувати для створення конфігурацій із до 16 входами. Існує ізоляція між входом і внутрішньою логікою при 500 В змінного струму та відсутність ізоляції між входами. Він оснащений розємними входами HE-10 для електричного підключення. Це продукт з ступенем захисту IP20. Його розміри: 21,4 мм (ширина) x 81,3 мм (глибина) x 90 мм (висота). Важить 0,65 кг. Цей продукт сертифікований CE, CULus і C-Tick. Він відповідає стандартам EN/IEC 61131-2 і EN/IEC 61010-2-201. Цей модуль сумісний з логічним контролером Modicon M241, Modicon M251 і Modicon M221. Він підтримує тип рейки TH35-15, TH35-7,5, що відповідає стандарту IEC 60715, і пластину або панель з монтажним набором. Модулі розширення Modicon TM3 були розроблені з простим механізмом взаємоблокування. Роз’єм розширення шини використовується для розподілу даних і живлення при складанні модулів Modicon TM3 з логічними контролерами. Підвищте продуктивність свого контролера за допомогою системи введення/виведення Modicon TM3, спеціально розробленої для логічних контролерів Modicon M221, M241 і M251.

Characteristics

COS

19PR-INDMCT

Ізоляція

неізольований між входами

Бренд

Schneider Electric

Вібростійкість

3 gn на 8.4-150 Гц на панель

Відносна вологість

10-95 %, без конденсату (у сховищі)

Виробник

Schneider Electric

Висота

90 мм

Висота зберігання

0-3000 м

Висота над рівнем моря

0...2000 м

Вхідний повний опір

4,4 кОм

Глибина

81.3 мм

Граничний рівень напруги (стан 0)

0...5 В для Вхід

Граничний рівень напруги (стан 1)

15...28.8 В для Вхід

Електричне з'єднання

Роз'єм HE-10для входів

Електромагнітна емісія

випромінювані перешкоди - випробувальний рівень: 47 dBμV/m QP клас А 10 м) на 230-1000 МГц відповідно до МЕК 55011

Кількість дискретних входів

16 для Вхід відповідно до МЕК 61131-2 тип 3

Кількість дискретних входів/виходів

Країна виробник

Китай

Логіка дискретних входів

Споживач або джерело струму (позитивний / негативний)

Місцева сигналізація

для стан входу 1 світлодіод на канал (зелений)

Максимальна дальність кабелю між пристроям

неекранований кабель <50 м для постійні входи

Маркування

Маса нетто

0.65 кг

Монтажна опора

плата або панель із монтажним набором

Напруга дискретного входу

24 В

Поточний стан 0 гарантовано

<= 1 мА (Вхід)

Поточний стан 1 гарантовано

>= 2.5 мА (Вхід)

Робоча температура навколишнього середови

-10-55 °C горизонтальна установка

Серія продукту

Modicon TM3

Сертифікація виробу

cULus HazLoc

Споживання струму

35 мА на 5 В постійний струм на через роз'єм комунікаційної шини (у стані увімкнено)

Стійкість до імпульсних перенапруг

1 кВ I/O Звичайний режим відповідно до МЕК 61000-4-5 DC

Стійкість до електромагнітного поля

1 В/м 2 ГГц...3 ГГц відповідно до МЕК 61000-4-3

Стійкість до електростатичного розряду

4 кВ при контакті відповідно до МЕК 61000-4-2

Стійкість до кондуктивних перешкод

3 В фіксована частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL)

Стійкість до магнітних полів

30 А/м 50/60 Гц відповідно до МЕК 61000-4-8

Стійкість до швидких перехідних процесів

1 кВ для I/O відповідно до МЕК 61000-4-4

Стандарти

МЕК 61131-2

Статус серії

regular

Струм дискретного входу

5 мА для Вхід

Ступінь забруднення

Ступінь захисту

IP20 із захисною кришкою IP

Сумісність серії

Modicon M262

Температура навколишнього повітря для збер

-25-70 °C

Тип виробу або компоненту

Модуль дискретних входів

Тип напруги дискретного входу

постійна напруга

Ударостійкість

15 gn для 11 мс

Час реакції

4 мс (вимкнення)

Ширина

21.4 мм
