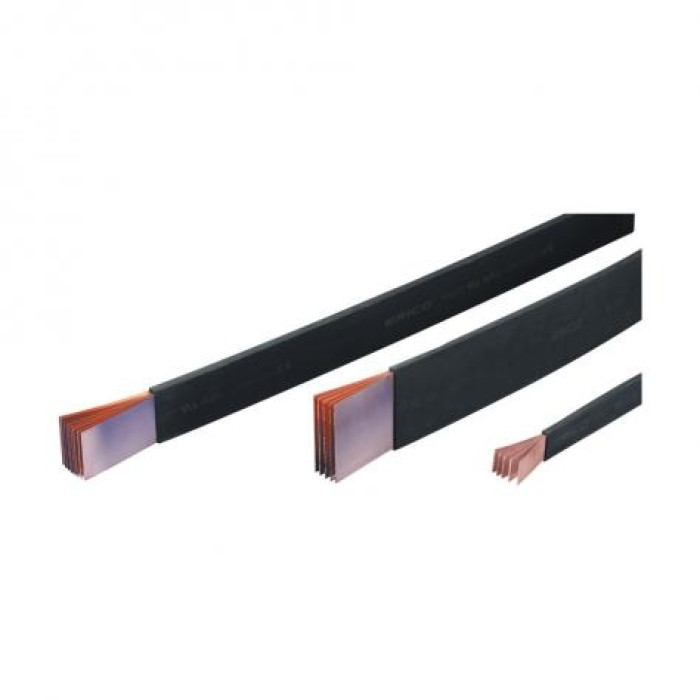

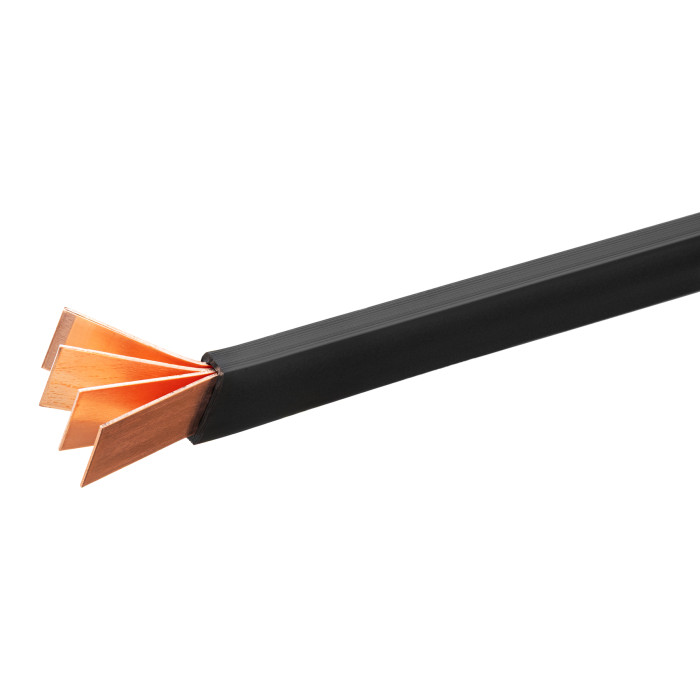

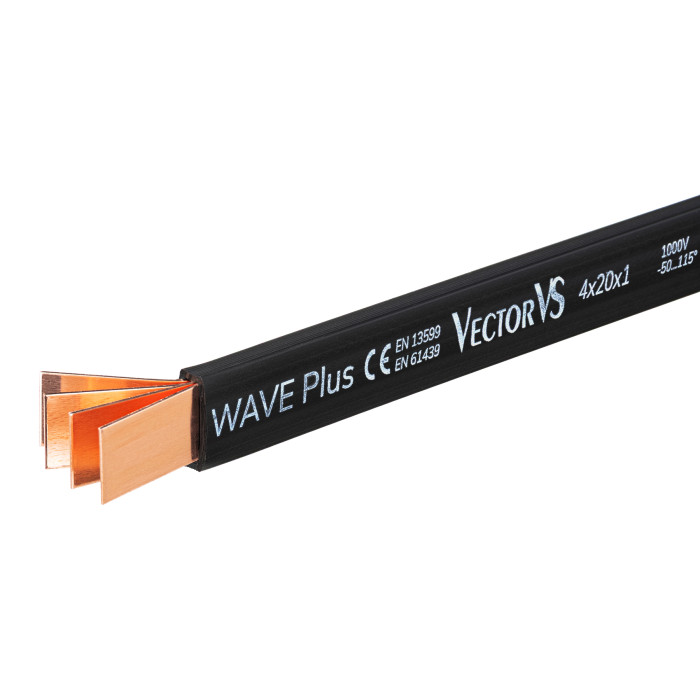

Гнучка мідна шина в ізоляції Vector VS WPVS 9x20x1, 549A, L2000mm — це ізольована гнучка мідна шина, розроблена для компактних, надійних і безпечних силових низьковольтних з’єднань (<1000V AC, <1500V DC), та є розширенням лінійки мідних гнучких шин WAVE VS.
Продукт базується на багатошаровому мідному провіднику (марка міді: Cu-ETP, Cu > 99.9%) та спеціальній ізоляції, котра поєднує одразу три критично важливі властивості: низьке димовиділення, відсутність галогенів та вогнестійкість із самозагасанням (рейтинг вогнестійкості: UL94-V0). Це робить продукт безпечнішим для людей та обладнання, особливо в замкнених просторах та відповідних електроустановках.
Завдяки цьому WAVE Plus відрізняється винятковою гнучкістю та легко формується шляхом згинання, скручування й складання, спрощуючи компоновку різних типів розподільчих пристроїв.

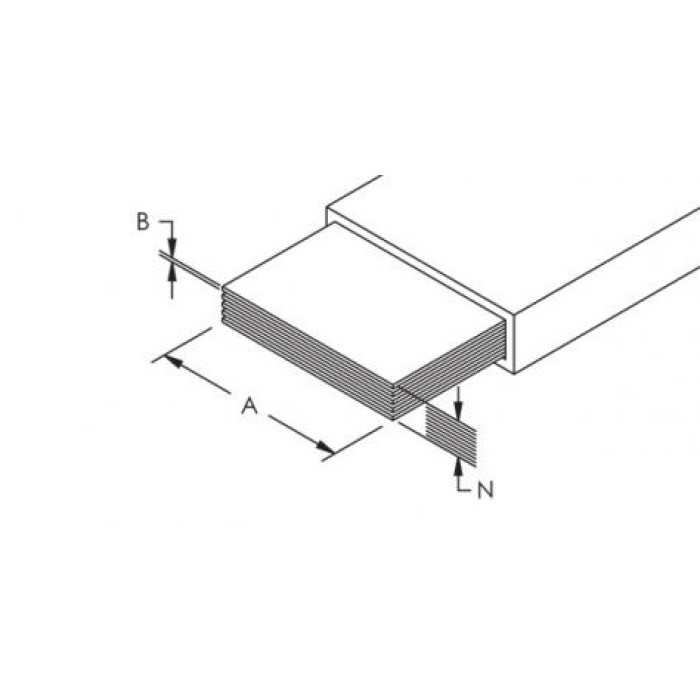

Характеристики:
- A: 20 мм
- B: 1 мм
- Типовий номінальний струм: 500 А
- Переріз: 180 мм²
- Довжина: 2000 мм
- Бренд: Vector VS
WAVE Plus забезпечує пряме підключення без кабельних наконечників, що скорочує час монтажу, зменшує кількість точок відмови та підвищує надійність з’єднання. У порівнянні з традиційними кабелями та жорсткими шинами, рішення дозволяє економити простір і вагу, зберігаючи акуратний та професійний вигляд електричних панелей.
Це оптимальна альтернатива кабелям і жорстким шинам там, де потрібні гнучкість, компактність і підвищений рівень безпеки.
Characteristics
Бренд
Vector VS
Серія
WAVE Plus
Типовий номінальний струм
500 А
Переріз
180 мм²
Кількість пластин (N)
9 шт
Ширина пластини (А)
20 мм
Товщина пластини (B)
1 мм
∆T 30 °C
416 A
∆T 50 °C
549 A
∆T 70 °C
647 A
Коефіцієнт струму двох шин на фазу
1.72
Коефіцієнт струму трьох шин на фазу
2.25
Максимальна робоча напруга
1000 В
Діелектрична міцність
20 кВ/мм
Температура експлуатації
-50…+115 °C
Матеріал
Мідь Cu-ETP
Матеріал ізоляції
Спеціальна суміш ПВХ
Товщина ізоляції
1.8 мм
Подовжуюча здатність ізоляції
500 %
Відповідно до
EN 13599; EN 61439
Вогнестійкість
UL94-V0
Країна походження
Польща
Країна реєстрації бренду
Україна
Довжина
2000 мм
Норма відвантаження
1 шт.
Гарантійний термін
12 місяців
