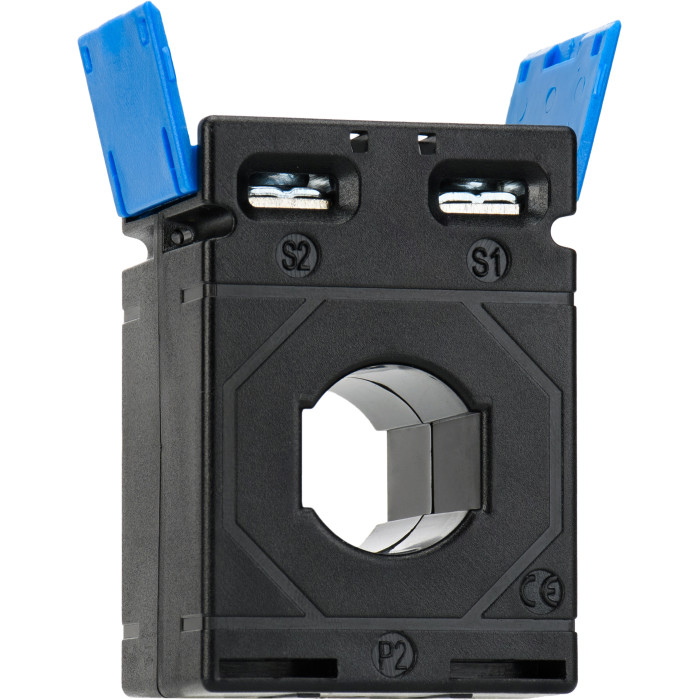

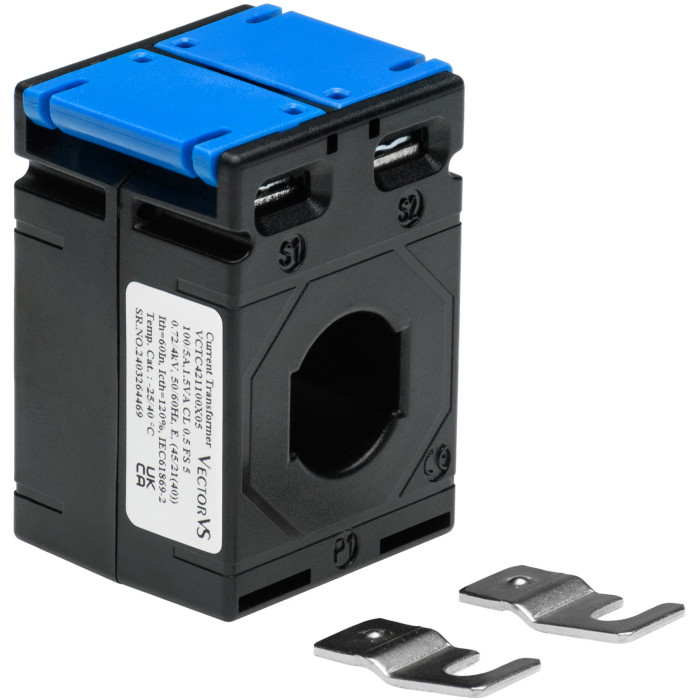

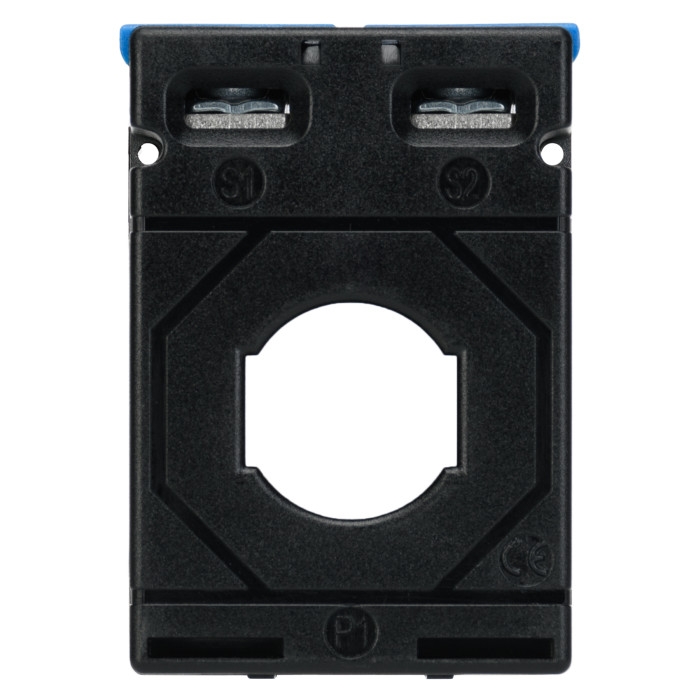

Трансформатори струму вимірювальний Vector VS VCTC421 300 А 20 × 10 350/5 - це вимірювальний пристрій, призначений для перетворення великих значень змінного струму до менших (стандартних), безпечних для вимірювання значень. Він забезпечує гальванічну розв'язку між силовими електричними колами та колами вимірювання.
Пристрій є ключовим елементом у системах комерційного та технічного обліку електроенергії, релейного захисту та моніторингу параметрів мережі.
Основні характеристики:
- Первинний струм: 300 А
- Клас точності: 0.5
- Вторинний струм: 5 А
- Тип трансформатора: вимірювальний
- Отвір для шини: 20 × 10 мм
- Для шини шириною: 20 мм
- Тип: Прохідний
- Отвір для кабелю: Ø21 мм
- Навантаження кл. точ. 0,5: 5 ВА
- Коефіцієнт трансформації: 350/5
- Серія: VCTC421
- Бренд: Vector VS
Переваги:
Висока точність: Забезпечує точні вимірювання відповідно до заявленого класу точності, що є критично важливим для комерційного обліку.
Ізолює вимірювальні прилади від високого потенціалу силової мережі, гарантуючи безпеку персоналу та обладнання.
✅ Гарантія якості: Продукція Vector VS відповідає високим європейським стандартам безпеки та якості.
Characteristics
Бренд
Vector VS
Тип
Прохідний
Клас точності
0.5
Первинний струм
300 А
Вторинний струм
5 А
Отвір для шини
20 × 10 мм
Для шини шириною
20 мм
Отвір для кабелю
ø21 мм
Монтаж на панель
Так
Встановлення на DIN-рейку
Так
Тип трансформатора
Вимірювальний
Навантаження (кл. точ.0,5)
5 ВА
Коефіцієнт трансформації
350/5
Ступінь захисту
20 IP
Випробувальна напруга
3 кВ (50 Гц)
Клас ізоляції
Клас E
Напруга ізоляції
0.72 (кВ) В
Динамічна стійкість
2.5 x Ith
Тривале перевантаження
1.2 In А
Температура експлуатації
-20...+45 °C
Сертифікати
IEC 61869-2, IEC/EN60044-1
Фіксація шиною
Немає
Максимальний переріз приєднання вторинних кіл
6 мм²
Матеріал
UL 94-V0
Частота мережі
50...60 Гц
Середнє напрацювання на відмову
300 000 г, термін експлуатації 25 років год
Серія
VCTC421
Система фіксації шпильками
Так
Термічний струм
60 In А
Країна реєстрації бренду
Україна
Країна походження
Індія
Температура зберігання
-50...+80 °C
