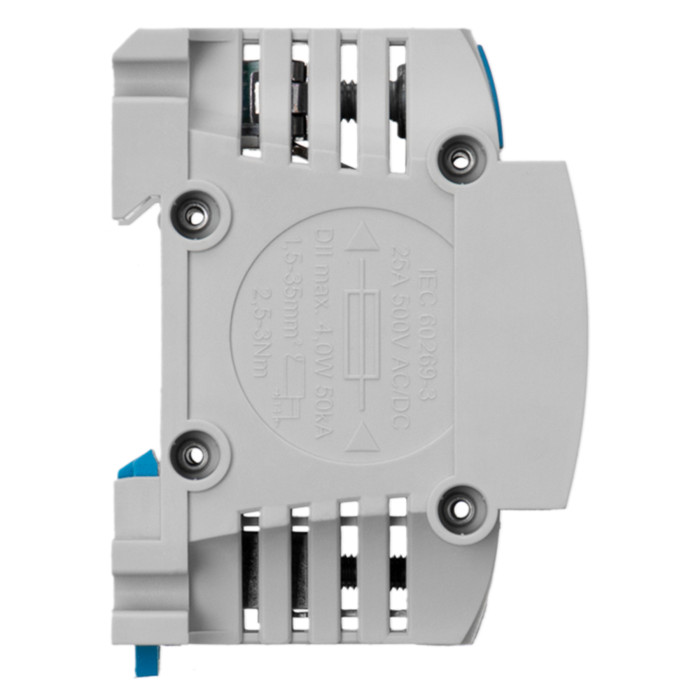

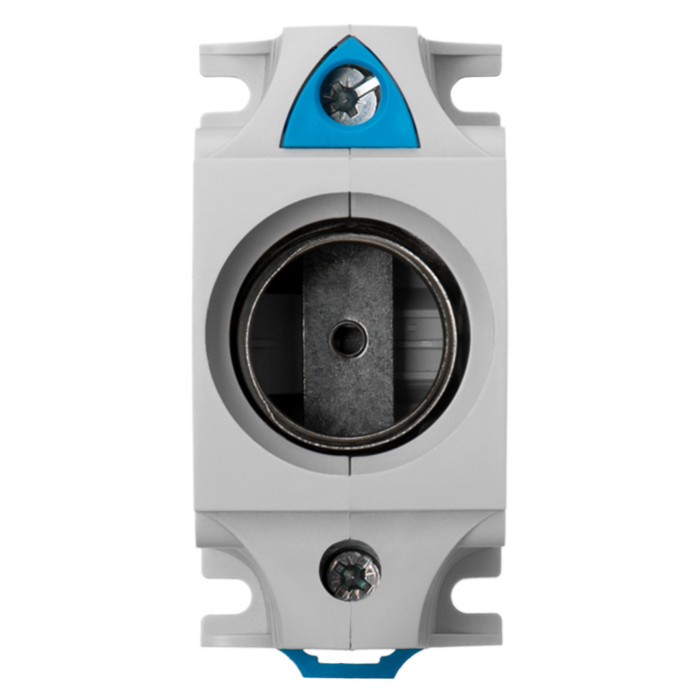

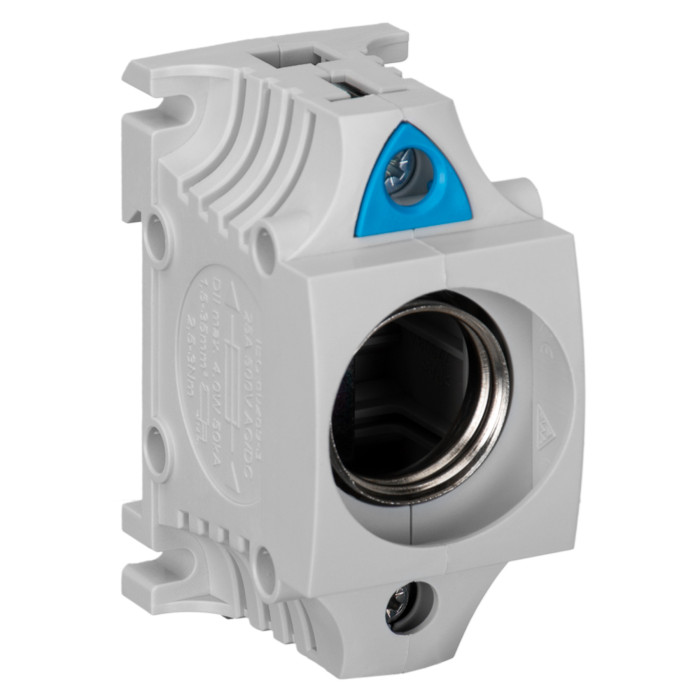

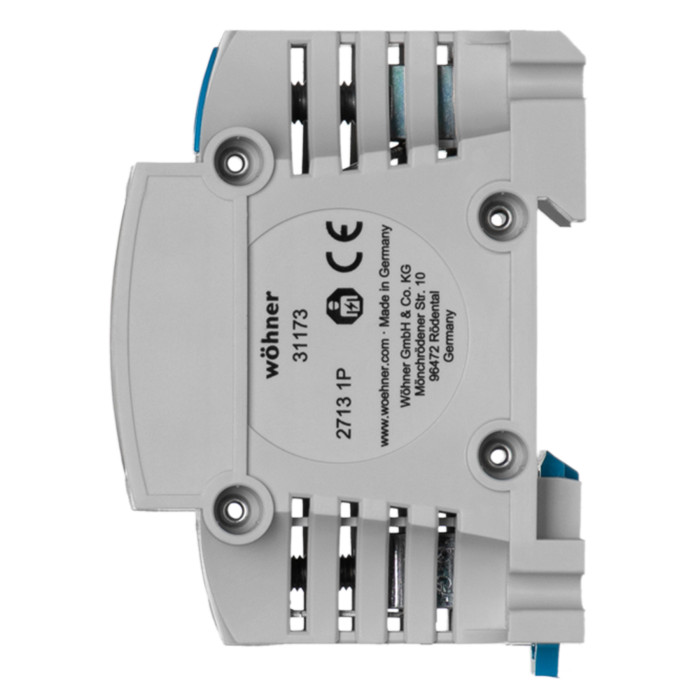

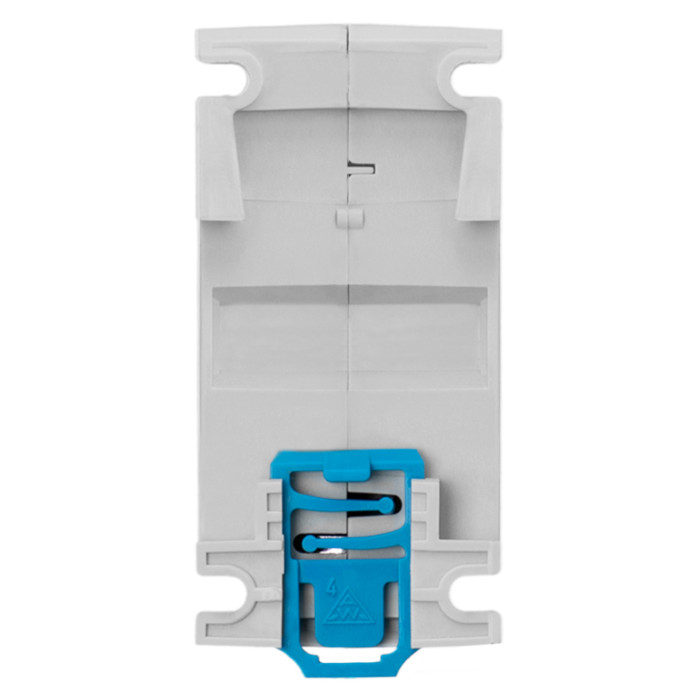

Тримач запобіжникив тип D E27 TRITON 1р 25А 500В Woehner (31173) - призначений для встановлення, фіксації та забезпечення надійного підключення циліндричних запобіжників які використовуються для захисту сонячних електричних станцій. Має сучасний дизайн, виготовлений з термопластичних самозатухаючих і стійких до високих температур матеріалів, а його контакти зроблені з посрібленої міді.
Основні переваги використання.
Безпека: тримачі ізолюють запобіжники, створюючи безпечне з'єднання та запобігають прямому контакту з електричними елементами. Це знижує ризик ураження електричним струмом під час обслуговування або заміни запобіжника.
Надійність: створюють міцне і стабільне з'єднання між запобіжником і схемою. Таким чином запобігають випадковому від'єднанню або розриву контакту, що може призвести до відключення живлення.
Простота обслуговування: тримачі полегшують встановлення та заміну запобіжників.
Компактність та естетика: завдяки компактному й естетично привабливому дизайну тримачі ідеально вписуються у різні електричні системи, не займаючи багато місця та додаючи стильного вигляду.
Таким чином, циліндричні тримачі запобіжників відіграють важливу роль у захисті, надійності та зручності обслуговування систем електропостачання.
Технічні характеристики:
- Тип запобіжника: циліндричний;
- Тип пристрою: тримач циліндричних запобіжників;
- Номінальний струм: 25 А;
- Номінальна напруга постійного струму (AC): 500 В;
- Номінальна напруга постійного струму (DC): 500 В;
- Номінальна імпульсна напруга Uimp : 4 кВ
- Номінальний струм короткого замикання SCCR: 50 кА;
- Кількість полюсів (тримача): 1P (однополюсний);
- Індикатор плавлення: ні;
- Розмір патрона під запобіжник: D E27;
- Тип монтажу: монтажна плата, DIN-рейка;
- Стандарти: IEC 60269-1:2006 + A1:2009 + A2:2014, IEC 60269-3:2010 + A1:2013 + A2:2019;
- Робоча температура, С: -40 ° C … +100 ° C;
- Клеми підключення: 1,5 - 35 мм² / AWG 18 - AWG 4 гнучкі кабелі, безпосередньо або з наконечником;
- Серія: TRITON.
Characteristics
Бренд
Woehner
Номінальний струм
25 А
Кількість полюсів
1P
Номінальна напруга
500 В
Тип напруги
AC
Тип встановлення
На монтажну панель / DIN- рейку
Тип запобіжника
E27 (DII)
Розрахунковий струм короткого замикання із запобіжниками
50 кА
Світлодіодний індикатор стану
Ні
Властивості матеріалу з'єднувальних гвинтів
Гвинт +/- (PZ2), оцинкований, хромований
Габаритні розміри
40 × 90 × 55 (ШхВхГ) мм
Максимально допустима імпульсна напруга
6 к В
Максимально допустима напруга
500 В
Розсіювана потужність
0.7 Вт
Ступінь захисту
20 IP
Тип
Утримувач запобіжників
Вага
152 кг
Гарантійний термін
12 місяців
Країна походження
Німеччина
Країна реєстрації бренду
Німеччина
DataSheet

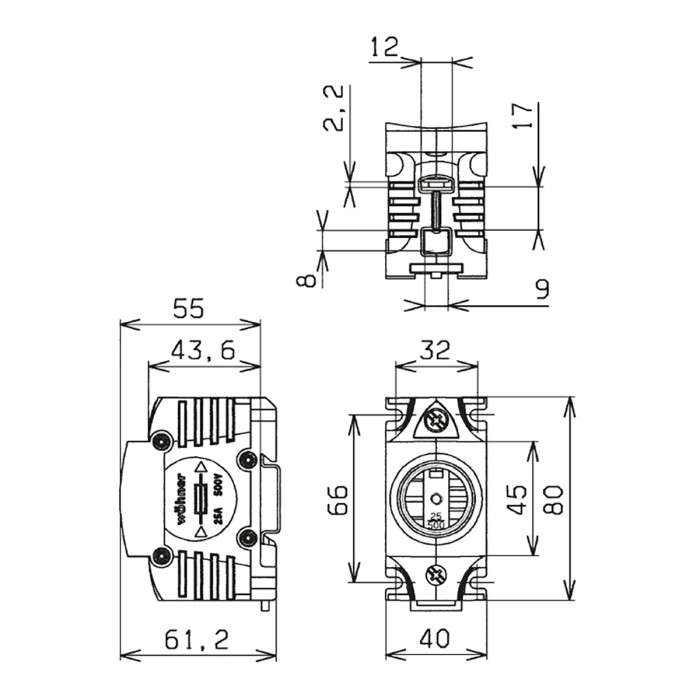

Креслення
