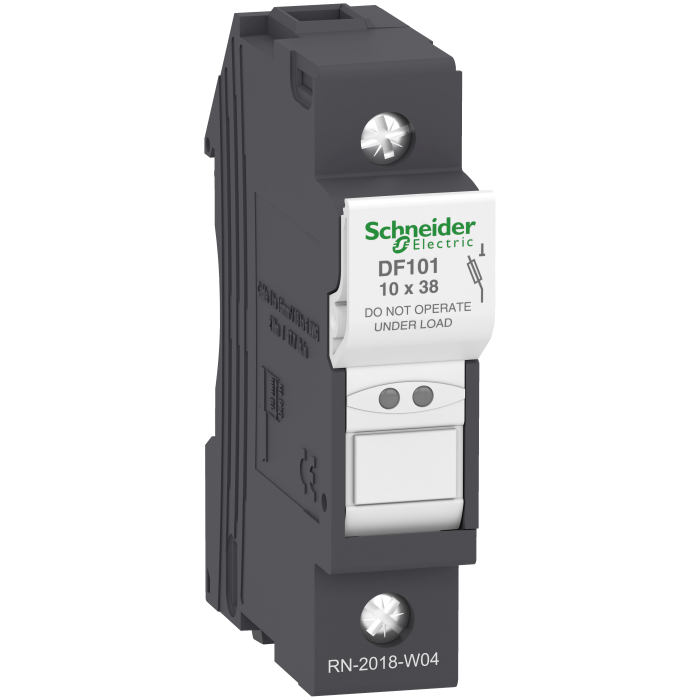

Модульний тримач плавкої вставки TeSys DF, 1 полюс (1P), для захисту ланцюгів керування до 32A/690V. Для використання з плавкими вставками 10x38 мм до 32 А та струмом короткого замикання до 120 кА при 400 В. Компактний (ширина 17,5 мм), його можна використовувати в модульних щитах, закріплення на DIN-рейку 35 мм, підключення здійснюється за допомогою гвинтових клем, замикання навісним замком без аксесуарів. Доступні плавкі вставки (10x38 мм aM, тип gG) і додаткові допоміжні елементи (комплекти для складання тримача плавкої вставки, маркери для затискачів) (замовляються окремо). Продається партіями по 12 штук. Сертифіковано за кількома стандартами (IEC, визнано UL, CSA, CCC, EAC, Marine), продукт Green Premium (RoHS/REACh).
Characteristics
120
Бренд
Schneider Electric
Тип напруги
Змінний струм (AC)
Світлодіодний індикатор стану
Ні
Тип запобіжника
10x38
Кількість полюсів
1P
Номінальний струм
32 А
Номінальна напруга
690 В
Тип встановлення
На DIN-рейку
Розрахунковий струм короткого замикання із запобіжниками
120 кА
Висота
79.5 мм
Глибина
61 мм
Ширина
17.5 мм
Категорія застосування
DC-20B відповідно до МЕК 60947-3
Стандарти
EN 45545-2 R22 HL2
Ступінь захисту
IP20
COS
19GP-INDCTI
[Ie] номінальний робочий струм
32 А на 400 В змінний струм
[Ith] умовний тепловий струм у відкритому вик
32 А на <20 °C
[Ue] номінальна робоча напруга
690 В ПОСТІЙНИЙ СТРУМ
[Uimp] номінальна імпульсна витримувана напруга
6 кВ
[Ui] номінальна напруга ізоляції
690 В змінний струм
Виробник
Schneider Electric
Висота над рівнем моря
0...2000 m
Вогнестійкість
960 °C відповідно до МЕК 60695-2-1
Група продукції
Загальнопромислові контактори
Кількість в одному комплекті
Набір з 12 штук
Категорія перенапруги
ІІІ
Клеми підключення
Гвинтовий затискач 2 кабель(і) 1-6 мм²гнучкий з або без
Код сумісності
DF10
Країна виробник
Франція
Маса нетто
0.042 кг
Момент затягування
2.2 Н.м - з викруткою плоский Ø 5.5 мм Н·м
Монтажна опора
симетрична din-рейка 35 мм
Монтажне положення
вертикальний (допуск: +/- 23°)
Назва пристрою
DF10
Назва продукту
TeSys DF
Опис полюсів
1P
Робоча температура навколишнього середови
-40-70 °C при зниженні температури вище 20°C
Розмір запобіжника
10 x 38 мм
Розсіювана потужність [Вт]
3 В максимальна потужність, що розсіюється запобіжником
